接近开关使用指南-----NPN,PNP的选择（以HWL的HTL-Q系列接近开关为例）
接近开关一般就有两线、三线两种，三线有电源线、信号线独立接线，比较常用；两线是电源线和信号线不分开，共用，两线有省配线优点。
NPN和PNP是指于接近开关输出晶体管的类型，NPN是电流流入传感器，负载接在电源和信号线之间，NPN是指当有物体接近时，信号触发，信号输出线OUT和GND连接，OUT输出低电平，无物体接近时为高电平。而PNP是电流流出传感器，负载接在电源地和信号线之间。PNP是指当有物体接近时，信号触发，信号输出线OUT和VCC连接，OUT输出高电平，无物体接近时为低电平，所以该方式也被认为是节能方式，广泛被国外用户采用。
pnp和npn都是三线制，电源棕色VC;输出信号端黑色OUT;电源蓝色OV端。

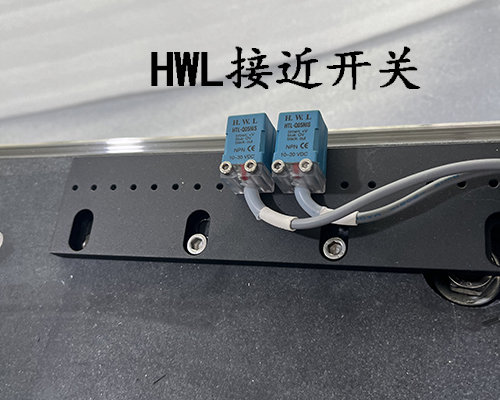

HWL品牌的接近开关HTL-Q系列在市场上占有很大的比例，比较常用，是典型代表，现以该系列为例做说明：
HTL-Q05N1E是常用的NPN为代表的，供电10-30VDC，5mm接近距离，NPN输出方式，响应频率800HZ，棕色为电源正VCC,蓝色为电源负0V，黑色为NPN输出OUT，供电后，无物体接近时，输出OUT为高电平，有目标物接近时，输出OUT为低电平。
HTL-Q05P1E是常用的PNP为代表的，供电10-30VDC，5mm接近距离，PNP输出方式，响应频率800HZ，棕色为电源正VCC,蓝色为电源负0V，黑色为PNP输出OUT，供电后，无物体接近时，输出OUT为低电平，有目标物接近时，输出OUT为高电平。
