PID控制
由比例(P)、积分(I)、微分(D)三种控制组合而成。根据设定值和测量的温度的差异来改变控制输出的控制方式。
为了确保产品质量
生产过程需要严格的温度控制

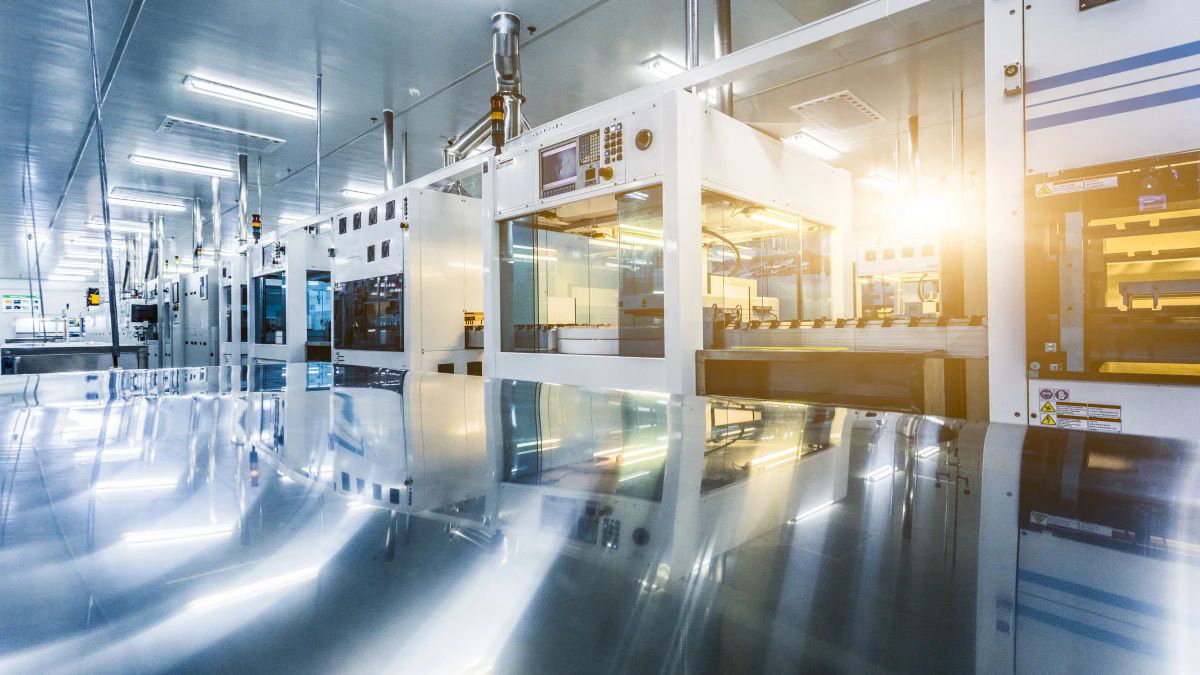

在工厂和装置的生产过程中,比如在生产半导体时,经常需要非常精确的温度控制。
如果只是简单地打开和关闭(ON-OFF控制)加热器,温度会出现明显的波动,很容易超过设定值或者带来其它问题,很难保持控制的稳定性。

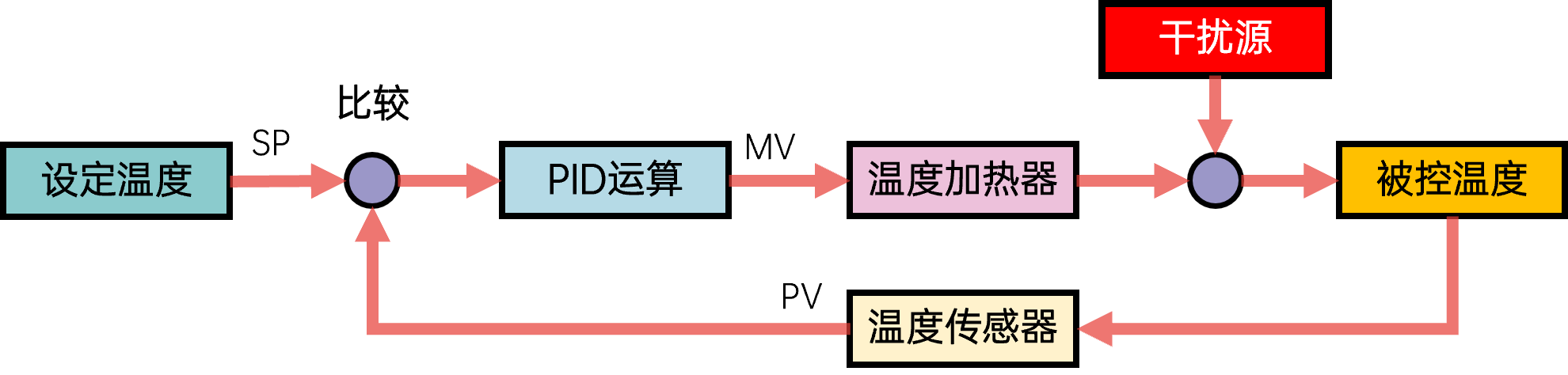

为了解决这个问题,我们采用了反馈控制中的PID控制。
一种广泛用于温度、流量、压力等的
自动控制的基本方法
PID控制是指由P(比例控制)、I(积分控制)、D(微分控制)组合而成的控制。
Part.1
比例控制
作为基本反馈控制的比例控制,用来设置比例度(温度和压力的变化幅度),并计算出与控制偏差(设定温度(SP)-当前温度(PV))成比例的控制变量(MV)。
根据预设比例度中设定温度与当前温度的差异来增减输出值,从而使温度接近目标值。
增大比例度会使控制变得相对缓慢,达到目标温度所花费的时间变长,不过可以降低超出目标温度或温度波动的风险。
Part.2
积分控制
积分控制与设置比例度的比例控制不同,它是根据周围的环境修改输入值的控制。
例如,使用加热炉时,炉内一旦被加热,加热器就可以不用100%输出了。这时,就可以通过积分控制来减小输出。
Part.3
微分控制
微分控制会根据温度的最新变化来调整比例度,进而改变控制变量。
例如,温度下降时就需要迅速进行加热,不过温度一旦上升,就可以通过微分控制来抑制控制变量,从而降低温度超出设定值的风险。
