产品介绍

V-5214D微动开关是具有微小接点间隔和快动机构，用规定的行程和规定的力进行开关动作的接点机构，用外壳覆盖，其外部有驱动杆的一种开关，因为其开关的触点间距比较小，故名微动开关，又叫灵敏开关。

又称灵敏开关、快动开关。施压促动的快速开 关。用于防盗系统中的门开关等。

工作原理

外机械力通过传动元件（按销、按钮、杠杆、滚轮等）将力作用于动作簧片上，当动作簧片位移到临界点时产生瞬时动作，使动作簧片末端的动触点与定触点快速接通或断开。当传动元件上的作用力移去后，动作簧片产生反向动作力，当传动元件反向行程达到簧片的动作临界点后，瞬时完成反向动作。微动开关的触点间距小、动作行程短、按动力小、通断迅速。其动触点的动作速度与传动元件动作速度无关。

开关应用

V-5214D微动开关在需频繁换接电路的设备中进行自动控制及安全保护等，广泛应用在电子设备、仪器仪表、矿山、电力系统、家用电器、电器设备，以及航天、航空、舰船、导弹、坦克等军事领域，已经广泛应用于以上领域，开关虽小，但起着不可替代的作用。

目前国内市面上的微动开关根据使用要求的不同，开关的机械寿命有3W次至1000W次不等，一般有10W、20W、50W、100W次、300W次、500W次、800W次，国内一般使用铍青铜、锡青铜、不锈钢丝做簧片，国外的ALPS最高可以做到1000W次，他们的簧片是用稀有金属钛做成的。

可应用在如电脑鼠标、汽车鼠标器、汽车电子产品、通讯设备、军工产品，测试仪器、燃气热水器、煤气灶、小家电、微波炉、电饭锅、浮球设备配套、医疗器械、楼宇自动化、电动工具及一般电气和无线电设备、24小时定时器等。

注意事项

（1）固定开关主体时，请使用M2的小螺钉在平滑面上以0.098N·m以下的扭矩进行固定。此外，为防止螺钉发生松动，建议同时使用垫圈。

（2）请注意自由状态下动作体不应直接对按钮或者激励器施加力量，使用时对于按钮应在垂直方向上施加力量。

（3）动作后的动作设定，以O.T.值的70[%]以上为标准。开关的情况下，请勿将动作体设定在动作限度位置上，以免冲击所伴随的开闭、过行程缩短寿命。

（4）手焊接的情况下，请使用带温度调节的电温度320℃，在3秒内完成作业，并注意作业中不要在端子部上施加力量。

（5） 在微小电流、电压下使用时，建议使用小功率电路型（Au包层触点）。

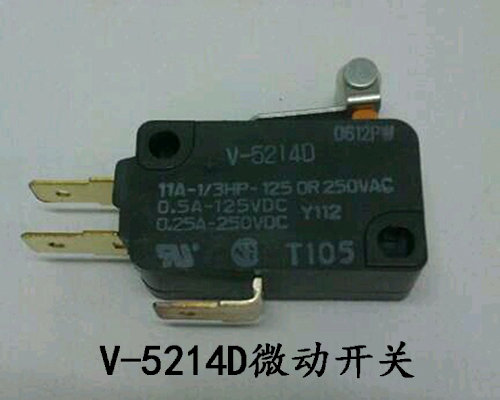

YAMATAKE日本山武AZBIL小型微动开关V-5214D，基本型微动开关BZ系列是山武微动开关的代表性系列，机型丰富、使用寿命长、可靠性高，从工业制品到家用产品，用途广泛。
