HWL槽型光电开关概述 槽型光电开关的定义、特点、选型技巧介绍

槽型光电开关其实对射式光电开关的一种，又被叫做U型光电开关，是一款红外线感应光电产品，由红外线发射管和红外线接收管组合而成，而槽宽则就决定了感应接收型号的强弱与接收信号的距离，以光为媒介，由发光体与受光体间的红外光进行接收与转换，检测物体的位置。

    槽型光电开关于接近开关同样是无接触式的，受检测体的制约少，且检测距离长，可进行长距离的检测（几十米）检测精度高能检测小物体。应用非常的广泛。

　　槽型光电开关与接近开关等比较，光电开关的检测距离非常长，且是无接触式的，所以不会损伤检测物体，也不受检测物体的影响。

　　槽型光电开关与其他接近开关一样，都是由于没有机械运动，所以能对高速运动的物体进行检测。

    镜头容易受有机尘土等的影响镜头免受污染后，光会散射或被遮光，所以在有活水蒸汽、尘土等较多的环境下使用的场合，需施加适当的保护装置。受环境强光的影响几乎不受一般照明光的影响，但像太阳光那样的强光直接照射受光体时，会造成误动作或损坏。

　　槽型光电开关（光耦）的选型要点

　　1．槽宽，检测物体需通过槽型光耦的槽，才能对红外光实现阻断，所以光电传感器的槽宽要宽于检测物体，并要有一定的余量，便于安装。

　　2．槽型光耦（光电开关）的光缝宽度，如检测物是一个齿盘，其齿盘齿的宽度是d，齿盘齿槽的宽度是f，槽型光电开关则槽型光耦的光缝宽度要求小于d，且小于f，这样才能保证能将红外光有效的阻断和导通，在满足上述条件下，选择光缝宽大的槽型光耦。

　　3．凹槽型光耦（光电开光）外形：带固定孔和带固定孔，请根据实际情况选择。

　　4．安装位置：光电传感器安装时，应使检测齿盘的外径超过槽型光耦光轴1-2mm。这样才能有效阻断光线。

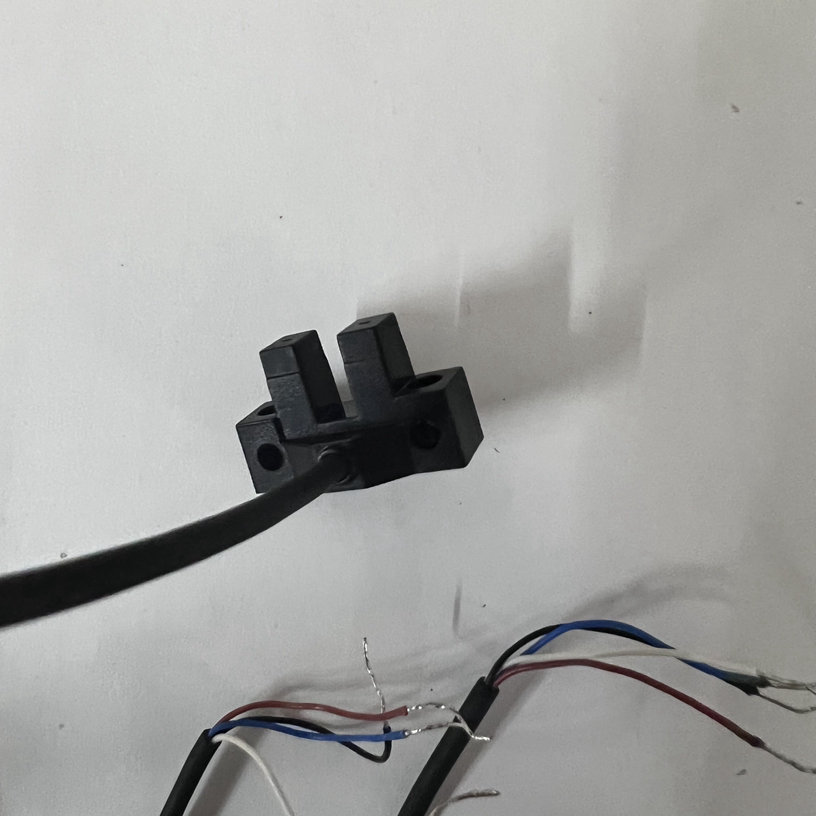

HWLSTPS-45-A系列槽型光电传感器

台湾研发、一流技术

抗光抗电磁干扰强 响应频率3K

安装孔尺寸/角度与欧姆龙/松下一致

STPS-45-A槽型光电传感器型号：

STPS-K45-A

STPS-L45-A

STPS-T45-A

STPS-Y45-A

STPS-F45-A

STPS-R45-A
