如何保护固态继电器?

QSR固态继电器是一种四端有源器件，其中两个端子为输入控制端，另外两端为输出受控端。它既有放大驱动作用，又有隔离作用，很适合驱动大功率开关式执行机构，较之电磁继电器可靠性更高，且无触点、寿命长、速度快，对外界的干扰也小，已被得到广泛应用 。

如何保护QSR固态继电器？

1、过流保护。QSR固态继电器是半导体功率器件，对温度变化极为敏感，过流会使QSR固态继电器损坏，通常使用快速熔断器。但要了解它的保护特性，知道其熔断电流与时间的关系，正确选择与QSR固态继电器标称电流相适应的快熔。

2、加RC吸收回路。加RC回路不但有防止过电压的作用，而且对改善dv/dt有好处。建议R为20—100Ω，功率为2—5W，C为0.1—0.47uf，耐压为250—630v. QSR固态继电器标称电流小R取上限100Ω。

3、取下限0.1uf，反之，R取小值，C取大值。C、过热保护QSR固态继电器过热，特性下降，轻则失控重则造成*性损坏，建议在靠近QSR固态继电器底板处加装温控开关，温控点在75到80℃。

4、在电感负载中串接电感L。在感应负载里，通常因电流变化率di/dt高而使QSR固态继电器损坏。L电感量多大，这要根据体积大小和成本高低而定。

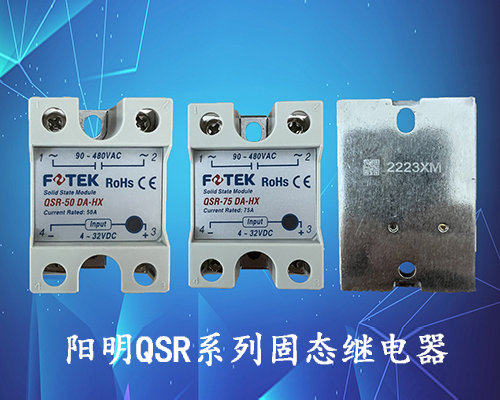

FOTEK阳明固态继电器型号：

QSR-F1-25DA

QSR-F2D

QSR-F2L

QSR-F2A

QSR-50DA-HX

QSR-75DA-HX

QSR-40DAX
